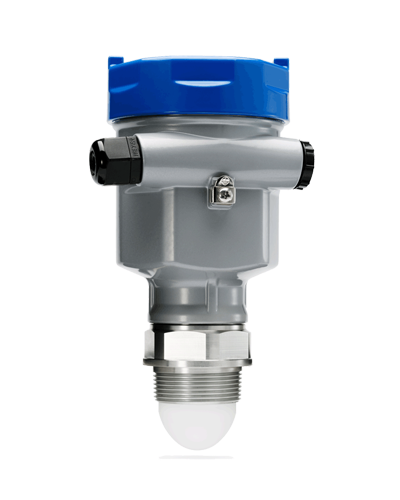

GDRD83

特　　征：?螺紋安裝，專利天線（專利號：ZL2019206645889；ZL2019201047751；ZL2021203666236；?ZL2019215988587）
應　　用：?強腐蝕液體、小罐

量程范圍： ?0～10m
? ? ? ? ? ? ? ? ? ? 0～30m
? ? ? ? ? ? ? ? ? ? 0～120m
測量精度：? ±1mm
? ? ? ? ? ? ? ? ? ??±5mm
天線材料：?不銹鋼316L +PTFE/PFA
過程溫度： （-40～130）℃
???????????????????（-40～200）℃??
過程壓力：?（-0.1～0.1）MPa（適合強腐蝕液體）
? ? ? ? ? ? ? ? ? ?（-0.1～2.5）MPa（適合高壓液體）
頻率范圍：? 80GHz
信號輸出：? 4～20mA/HART
????????? ? ? ? ? RS485/MODBUS協議
電　　源：? 兩線制單腔（4～20）mA? ??（12～30）VDC? ? ???標準型
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??（12～30）VDC? ? ? ?本安型
? ? ? ? ? ? ? ? ? ??四線制單腔（RS485）? ? ? ??（9～27）VDC? ? ? ???標準型
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??（24±10%）VDC? ??本安型
? ? ? ? ? ? ? ? ? ??四線制兩腔（4～20）mA? ??（18～25）VDC? ? ? ?標準型
? ? ? ? ? ? ? ? ? ??四線制兩腔（4～20）mA? ? ? ?24VDC? ? ? ? ? ? ? ? ? ?標準型?

詳細介紹：
GDRD83
許可證形式???????
P????? 標準型（非防爆）
I?????? 本安型（Ex ia ⅡC T2～T6 Ga）
G????? 本安+隔爆型（Ex d ia [ia Ga] ⅡC T2～T6 Gb）
※見注1
天線型式
AM? ?（-40～130）℃??（-0.1～2.5）MPa?? 透鏡直徑21mm ??螺紋?”
FP? ??（-40～130）℃??（-0.1～0.1）MPa?? 透鏡直徑43mm ??螺紋1?”
FM? ?（-40～130）℃??（-0.1～2.5）MPa?? 透鏡直徑43mm ??螺紋1?”
FT? ??（-40～200）℃??（-0.1～2.5）MPa?? 透鏡直徑43mm ??螺紋1?”? 帶散熱
GP? ?（-40～130）℃??（-0.1～0.1）MPa?? 透鏡直徑76mm ??螺紋3″
GM? ?（-40～130）℃??（-0.1～2.5）MPa?? 透鏡直徑65mm ??螺紋3″
GT? ??（-40～200）℃??（-0.1～2.5）MPa?? 透鏡直徑65mm ??螺紋3″? ? ?帶散熱
※見注3
透鏡材料
A? ? ?不銹鋼316L+?PTFE? ? （-40～200）℃?)
B? ? ?PFA? ? ? ?（-40～130）℃?)
?※見注4
安裝方式?
GP? ?G型螺紋?
NP? ? NPT螺紋
MP? ??螺紋M80X3?
※見注5
過程密封
A?????? FKM
X?????? 無
※見注6
電子組件
B? ??（4～20）mA/HART ?兩線制（單腔）
R? ? ? RS485/MODBUS協議（單腔）
E? ??（4～20）mA/（18～25）VDC/HART??兩線制（兩腔）
C? ??（4～20）mA/24 VDC/HART ?四線制（兩腔）
D? ??（4～20）mA/220 VDC/HART ?四線制（兩腔）
S? ??（4～20）mA/HART ?兩線制（兩腔）
X? ? ??特殊定制（非防爆）
※見注1
外殼/防護等級
B? ? ?塑料PBT/IP66
A? ? ?鋁ADC12/IP67
G? ??不銹鋼316L/IP67
D? ? ?鋁兩腔ADC12/IP67
H? ??不銹鋼兩腔316L/IP67
※見注1
電纜進線
M? ? ?M20x1.5
N? ? ???NPT
顯示/編程
A? ? ?編程器帶藍牙
B? ? ?編程器無藍牙
C? ? ?遠程顯示帶藍牙
D? ? ?遠程顯示無藍牙
X? ? ?無
※見注2

?注：
1. 本安型儀表（Ex ia ⅡC T2～T6 Ga）僅限用“B、R”電子組件；“A、B、G 、D、H”型外殼。
?? ?本安+隔爆型儀表（Ex d ia [ia Ga] ⅡC T2～T6 Gb）僅限用“C、E”電子組件；“D、H”型外殼。
2. 本安+隔爆型儀表（Ex d ia [ia Ga] ⅡC T2～T6 Gb）顯示/編程僅限用“A、B、X”型。
3. 透鏡直徑21mm，儀表量程0～10m；透鏡直徑43mm，儀表量程0～30m；透鏡直徑76或65mm，儀表量程0～120。
4. 天線形式選“AM、FM、FT、GM、GT”型，透鏡材料/螺紋只可選“A”型；天線形式選“FP、GP”型，透鏡材料/螺紋只可選“B”型。
5. 螺紋為3″時，安裝方式無NP型；螺紋M80X3，安裝方式可選“MP”型。
6. 天線形式為” FP、GP”型，過程密封只可選“X”型。?

?

警告：
1.本安+隔爆型儀表，隔爆腔嚴禁帶電開蓋；
2.產品外殼的非金屬部件潛在靜電電荷，防止摩擦與沖擊引起的點燃危險；安裝及使用時嚴禁與液體介質接觸；清潔時請用濕布擦試。
3.外殼含鋁ADC12或塑料PBT時，防止沖擊或摩擦引起點燃危險。
4.檢修時，產品外殼及天線的非金屬部件應避免摩擦或撞擊引起點燃危險。

?

?
