GDGW54

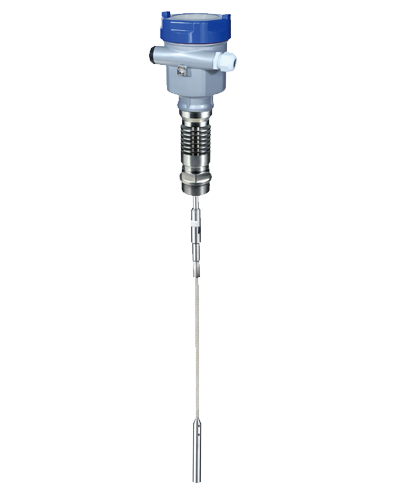

特　　征：　　　帶散熱的導波雷達天線。
應　　用：　　　液體測量，高溫高壓工況，復雜過程條件。
最大量程：　　　纜：30m/棒：6m
測量精度：　　　±3mm
過程連接：　　　G1? / 1?NPT
探測組件材料：　不銹鋼316L
纜/棒直徑： 　　Φ4mm、Φ6mm/Φ10mm
過程溫度：　   （-40～200）℃
過程壓力：    （-0.1～4.0）MPa
信號輸出：　   （4～20）mA/HART
電　　源：      　 兩線制/四線制

詳細介紹：
GDGW54
許可證
P      標準型（非防爆）
I       本安型（Ex ia ⅡC T1～T6 Ga）
G     本安+隔爆型（Ex d ia [ia Ga] ⅡC T1～T6 Gb）
探測組件型式/材料
A       纜式/不銹鋼316L/PTFE
B       棒式/不銹鋼316L/PTFE
C       加長PP/纜式/不銹鋼316L
D       加長PP/棒式/不銹鋼316L
E       加長PTFE/纜式/不銹鋼316L
F       加長PTFE/棒式/不銹鋼316L
X       特殊定制
過程連接
GP     螺紋 G1?
NP     螺紋 1?NPT
YP     特殊制定
密封/過程溫度
A       Viton （-30～200）℃
B      Kalrez（-40～200）℃
電子組件
B    （4～20）mA/HART兩線制（單腔）
C    （4～20）mA/（22.8～26.4）V DC /HART四線制（兩腔）
D    （198～242）V AC/HART四線制（兩腔）
E    （4～20）mA/（22.8～26.4）V DC /HART兩線制（兩腔）
外殼/防護等級
B      塑料PBT/IP66
A      鋁ADC12/IP67
G     不銹鋼316L/IP67
D     鋁兩腔ADC12/IP67
H     不銹鋼兩腔316L/IP67
※見注1
電纜進線
M      M20x1.5
N      ?NPT
現場顯示/編程
A     帶
X     不帶
纜（棒）長
   5位數字（單位:mm）
注：
1. 本安型儀表（Ex ia ⅡC T1～T6 Ga）僅限用“B”電子組件；“A、G 、D、H”型外殼。
2. 本安+隔爆型儀表（Ex d ia [ia Ga] ⅡC T1～T6 Gb）僅限用“C、D、E”電子組件；“D、H”型外殼。
3. 標配法蘭大小參照GB/T9119-2000 PN1.6MPa尺寸,厚度為15.

警告：
1.本安+隔爆型儀表，隔爆腔嚴禁帶電開蓋；
2.產品外殼的非金屬部件潛在靜電電荷，防止摩擦與沖擊引起的點燃危險；安裝及使用時嚴禁與液體介質接觸；清潔時請用濕布擦試。
3.外殼含鋁ADC12或塑料PBT時，防止沖擊或摩擦引起點燃危險。
4.檢修時，產品外殼及天線的非金屬部件應避免摩擦或撞擊引起點燃危險。3
