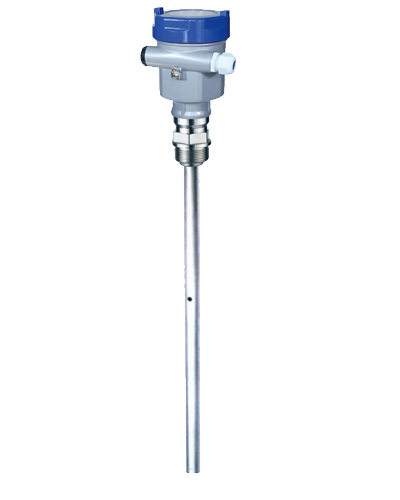

GDGW53

特　　征：　　　同軸式導波天線，獲得更小的盲區、更強的回波信號。
應　　用：　　　能適應小量程，多蒸汽，小介電常數介質的測量。適應過程條件復雜的環境。
最大量程：  　 6m
測量精度：　　　±3mm
過程連接：　　　G1? / 1?NPT
探測組件材料：　不銹鋼316L /PTFE
同軸外徑：　　　Φ38mm
過程溫度：　 　（-40～150）℃
過程壓力：　 ?。?/span>-0.1～1.6）MPa
信號輸出：     　（4～20）mA/HART
電　　源：      　 兩線制/四線制

詳細介紹：
GDGW53
許可證
P      標準型（非防爆）
I       本安型（Ex ia ⅡC T1～T6 Ga）
G     本安+隔爆型（Ex d ia [ia Ga] ⅡC T1～T6 Gb）
探測組件型式/材料
A     同軸式/不銹鋼316L
過程連接/材料
GP   螺紋  G1?
NP   螺紋 1?NPT
YP   特殊制定
密封/過程溫度
A    Viton/（-30～150）℃
B    Kalrez（-40～150）℃
電子組件
B  （4～20）mA/HART兩線制（單腔）
C  （4～20）mA/（22.8～26.4）V DC /HART四線制（兩腔）
D  （198～242）V AC/HART四線制（兩腔）
E   （4～20）mA/（22.8～26.4）V DC /HART兩線制（兩腔）
外殼/防護等級
B     塑料PBT/IP66
A     鋁ADC12/IP67
G    不銹鋼316L/IP67
D    鋁兩腔ADC12/IP67
H   不銹鋼兩腔316L/IP67
※見注1
電纜進線
M    M20x1.5
N    ?NPT
現場顯示/編程
A    帶
X    不帶
纜（棒）長
    4位數字（單位:mm）

注：
1. 本安型儀表（Ex ia ⅡC T1～T6 Ga）僅限用“B”電子組件；“A、G 、D、H”型外殼。
2. 本安+隔爆型儀表（Ex d ia [ia Ga] ⅡC T1～T6 Gb）僅限用“C、D、E”電子組件；“D、H”型外殼。
3. 標配法蘭大小參照GB/T9119-2000 PN1.6MPa尺寸,厚度為15.

警告：
1.本安+隔爆型儀表，隔爆腔嚴禁帶電開蓋；
2.產品外殼的非金屬部件潛在靜電電荷，防止摩擦與沖擊引起的點燃危險；安裝及使用時嚴禁與液體介質接觸；清潔時請用濕布擦試。
3.外殼含鋁ADC12或塑料PBT時，防止沖擊或摩擦引起點燃危險。
4.檢修時，產品外殼及天線的非金屬部件應避免摩擦或撞擊引起點燃危險。
