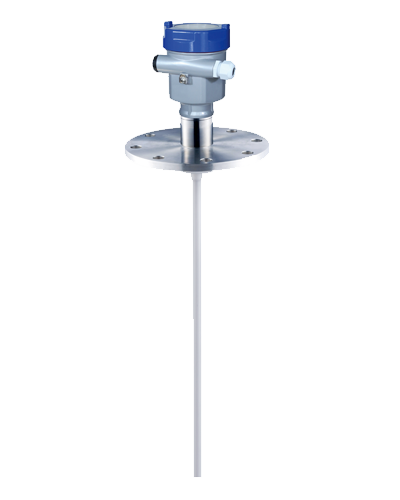

特　　征：　　　全四氟密封天線，耐強酸堿腐蝕。
應　　用：　　　量程較短的酸堿罐體。
最大量程：　　　6m
測量精度：　　　±3mm
過程連接：　　　PTFE法蘭
探測組件材料：　PTFE
鋼棒直徑：　　　Φ10mm
過程溫度：　　（-40～150）℃
過程壓力：　?。?/span>-0.1～1.6）MPa
信號輸出：  ?。?/span>4～20）mA/HART
電　　源：  　 兩線制/四線制

詳細介紹：
GDGW52
許可證
P    標準型（非防爆）
I    本安型（Ex ia ⅡC T1～T6 Ga）
G    本安+隔爆型（Ex d ia [ia Ga] ⅡC T1～T6 Gb）
探測組件型式/材料
A     棒式/PTFE
過程連接/材料
GP   法蘭  DN50   PN1.6 不銹鋼316L（GB/T9119-2000）
NP   法蘭  DN80   PN1.6 不銹鋼316L（GB/T9119-2000）
EP   法蘭  DN100  PN1.6 不銹鋼316L（GB/T9119-2000）
FP   法蘭  DN150  PN1.6 不銹鋼316L（GB/T9119-2000）
YP  特殊制定
過程溫度
A    （-40～150）℃
電子組件
B    （4～20）mA/HART兩線制（單腔）
C    （4～20）mA/（22.8～26.4）V DC /HART四線制（兩腔）
D    （198～242）V AC/HART四線制（兩腔）
E    （4～20）mA/（22.8～26.4）V DC /HART兩線制（兩腔）
外殼/防護等級
B      塑料PBT/IP66
A      鋁ADC12/IP67
G     不銹鋼316L/IP67
D     鋁兩腔ADC12/IP67
H     不銹鋼兩腔316L/IP67
※見注1
電纜進線
M      M20x1.5
N      ?NPT
現場顯示/編程
A     帶
X     不帶
纜（棒）長
  4位數字（單位:mm）

注：
1. 本安型儀表（Ex ia ⅡC T1～T6 Ga）僅限用“B”電子組件；“A、G 、D、H”型外殼。
2. 本安+隔爆型儀表（Ex d ia [ia Ga] ⅡC T1～T6 Gb）僅限用“C、D、E”電子組件；“D、H”型外殼。
3. 標配法蘭大小參照GB/T9119-2000 PN1.6MPa尺寸,厚度為15.

警告：
1.本安+隔爆型儀表，隔爆腔嚴禁帶電開蓋；
2.產品外殼的非金屬部件潛在靜電電荷，防止摩擦與沖擊引起的點燃危險；安裝及使用時嚴禁與液體介質接觸；清潔時請用濕布擦試。
3.外殼含鋁ADC12或塑料PBT時，防止沖擊或摩擦引起點燃危險。
4.檢修時，產品外殼及天線的非金屬部件應避免摩擦或撞擊引起點燃危險。
