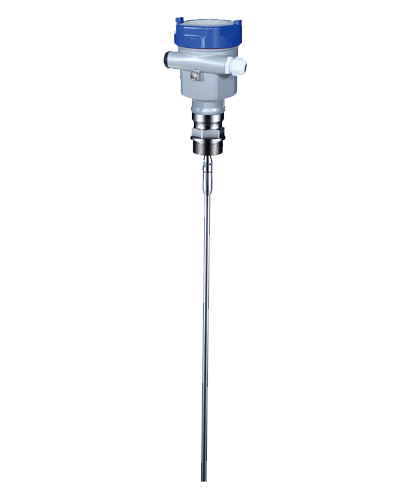

GDGW51

特　　征：    　抗凝結，抗蒸汽。
應　　用：  　  適用于帶揮發性物質或蒸汽的環境下的液體測量（如：焦化行業）；適應過程條件復雜的環境。
最大量程：   　30m
測量精度：   　±3mm
過程連接：   　G1?A/ 1?NPT
探測組件材料： 不銹鋼316L /PTFE
鋼纜/棒直徑：   Φ4mm、Φ6mm/Φ10mm
過程溫度：   ?。?/span>-40～150）℃
過程壓力：   　（-0.1～4.0）MPa
信號輸出：   ?。?/span>4～20）mA/HART
電　　源：     　 兩線制/四線制

詳細介紹：
GDGW51
許可證
P     標準型（非防爆）
I      本安型（Ex ia ⅡC T1～T6 Ga）
G    本安+隔爆型（Ex d ia [ia Ga] ⅡC T1～T6 Gb）
探測組件型式/材料
A     纜式/不銹鋼316L/PTFE
B     棒式/不銹鋼316L/PTFE
C     加長PP/纜式/不銹鋼316L
D     加長PP/棒式/不銹鋼316L
E     加長PTFE/纜式/不銹鋼316L
F     加長PTFE/棒式/不銹鋼316L
X     特殊定制
過程連接
GP   螺紋  G1?
NP   螺紋  1?NPT
YP   特殊制定
密封/過程溫度
A     Viton/（-30～150）℃
B     Kalrez（-40～150）℃
電子組件
B   （4～20）mA/HART兩線制（單腔）
C   （4～20）mA/（22.8～26.4）V DC /HART四線制（兩腔）
D   （198～242）V AC/HART四線制（兩腔）
E   （4～20）mA/（22.8～26.4）V DC /HART兩線制（兩腔）
外殼/防護等級
B     塑料PBT/IP66
A     鋁ADC12/IP67
G    不銹鋼316L/IP67
D    鋁兩腔ADC12/IP67
H    不銹鋼兩腔316L/IP67
※見注1
電纜進線
M     M20x1.5
N     ?NPT
現場顯示/編程
A    帶
X    不帶
纜（棒）長
     5位數字（單位:mm）

注：
1. 本安型儀表（Ex ia ⅡC T1～T6 Ga）僅限用“B”電子組件；“A、G 、D、H”型外殼。
2. 本安+隔爆型儀表（Ex d ia [ia Ga] ⅡC T1～T6 Gb）僅限用“C、D、E”電子組件；“D、H”型外殼。
3. 標配法蘭大小參照GB/T9119-2000 PN1.6MPa尺寸,厚度為15。

警告：
1.本安+隔爆型儀表，隔爆腔嚴禁帶電開蓋；
2.產品外殼的非金屬部件潛在靜電電荷，防止摩擦與沖擊引起的點燃危險；安裝及使用時嚴禁與液體介質接觸；清潔時請用濕布擦試。
3.外殼含鋁ADC12或塑料PBT時，防止沖擊或摩擦引起點燃危險。
4.檢修時，產品外殼及天線的非金屬部件應避免摩擦或撞擊引起點燃危險。
